瀏覽器自帶分享功能也很好用哦~試驗機采用無間隙剛性結構，直接利用活塞的升降來調整試驗空間，操作方便、高效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量力、位移、變形等試驗參數。
該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
計算機與測控系統采集試驗數據并發送控制指令，能自動控制試驗過程和自動求出試驗結果，并由計算機顯示器實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。系統具有返車功能，試驗結束后，加載油缸活塞可自動或手動返回初始位置。
相關標準：
GB/T 2611 《試驗機通用技術要求》
GB/T 16826 《電液伺服萬能試驗機》
JJG 1063 《電液伺服萬能試驗機》
GB/T 228.1 《金屬材料拉伸試驗第1部分：室溫試驗方法》
技術指標
規格型號 | HSM206DP |
|---|---|
大負荷（kN） | 2000 |
試驗機級別 | 0.5級 |
力值示值相對誤差 | ±0.5% |
力值測量范圍 | 1%～100%FS（全程不分檔） |
力值分辨力 | 1/500000FS |
變形（引伸計）測量范圍 | 1%～100%FS |
變形（引伸計）示值相對誤差 | ±0.5% |
變形（引伸計）分辨力 | 1/500000FS |
位移分辨力 | 0.01 |
活塞上升大速度(mm/min) | 195 |
活塞下降大速度(mm/min) | 310 |
試驗力加載速率范圍 | 0.02%～2%FS/s |
立柱數 | 4 |
立柱間有效距離 (mm) | 770×470 |
拉伸鉗口大間距 (mm) | 800 |
大壓縮空間 (mm) | 525 |
圓試樣夾塊的夾持范圍 (mm) | φ15～40、φ40～100 |
板試樣夾塊的夾持厚度 (mm) | 2～80 |
壓板尺寸 (mm) | Φ240 |
活塞行程 (mm) | 780 |
主機外形尺寸（長×寬×高，mm） | 1200×900×3930 |
油源外形尺寸（長×寬×高，mm） | 860×1350×1350 |
總功率(kW) | 三相五線制380VAC±10％，50Hz,15kW |
重量 (kg) | 11000 (主機)+1500 (油源) |

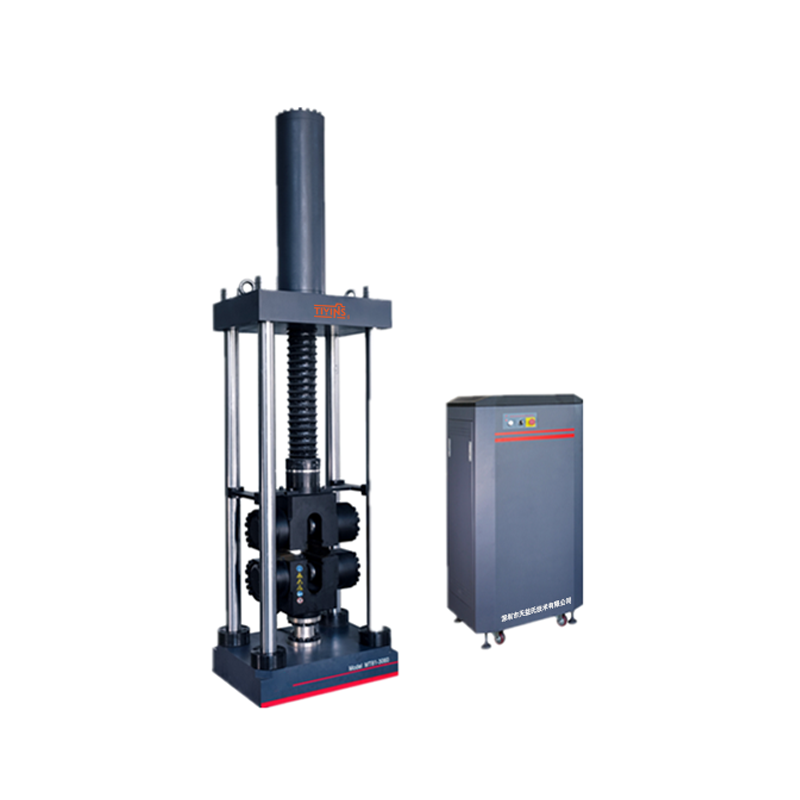

2000KN微機控制電液伺服萬能試驗機-單空間平推夾具
試驗機采用無間隙剛性結構，直接利用活塞的升降來調整試驗空間，操作方便、高效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量力、位移、變形等試驗參數。
該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
計算機與測控系統采集試驗數據并發送控制指令，能自動控制試驗過程和自動求出試驗結果，并由計算機顯示器實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。系統具有返車功能，試驗結束后，加載油缸活塞可自動或手動返回初始位置。
相關標準：
GB/T 2611 《試驗機通用技術要求》
GB/T 16826 《電液伺服萬能試驗機》
JJG 1063 《電液伺服萬能試驗機》
GB/T 228.1 《金屬材料拉伸試驗第1部分：室溫試驗方法》
技術指標
規格型號 | HSM206DP |
|---|---|
大負荷（kN） | 2000 |
試驗機級別 | 0.5級 |
力值示值相對誤差 | ±0.5% |
力值測量范圍 | 1%～100%FS（全程不分檔） |
力值分辨力 | 1/500000FS |
變形（引伸計）測量范圍 | 1%～100%FS |
變形（引伸計）示值相對誤差 | ±0.5% |
變形（引伸計）分辨力 | 1/500000FS |
位移分辨力 | 0.01 |
活塞上升大速度(mm/min) | 195 |
活塞下降大速度(mm/min) | 310 |
試驗力加載速率范圍 | 0.02%～2%FS/s |
立柱數 | 4 |
立柱間有效距離 (mm) | 770×470 |
拉伸鉗口大間距 (mm) | 800 |
大壓縮空間 (mm) | 525 |
圓試樣夾塊的夾持范圍 (mm) | φ15～40、φ40～100 |
板試樣夾塊的夾持厚度 (mm) | 2～80 |
壓板尺寸 (mm) | Φ240 |
活塞行程 (mm) | 780 |
主機外形尺寸（長×寬×高，mm） | 1200×900×3930 |
油源外形尺寸（長×寬×高，mm） | 860×1350×1350 |
總功率(kW) | 三相五線制380VAC±10％，50Hz,15kW |
重量 (kg) | 11000 (主機)+1500 (油源) |
