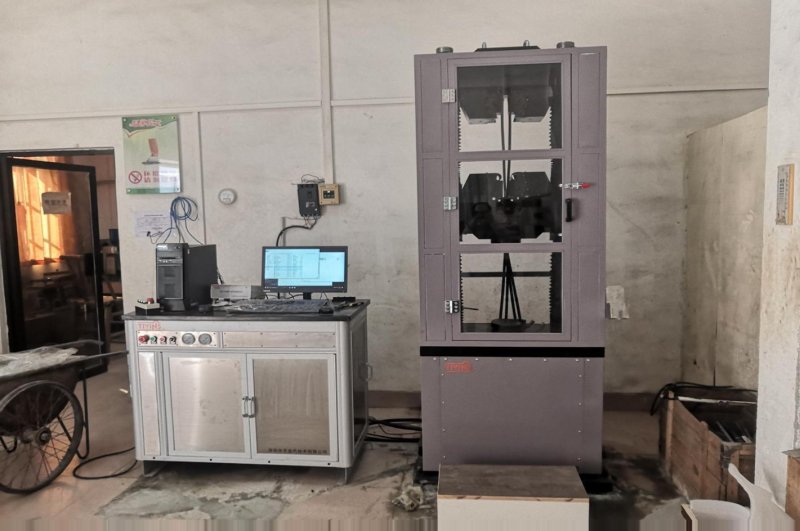

瀏覽器自帶分享功能也很好用哦~試驗機采用上拉下壓的雙空間結構，直接利用移動梁升降來調整試驗空間，操作方便、高效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
計算機與測控系統采集試驗數據并發送控制指令，能自動控制試驗過程和自動求出試驗結果，并由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。系統具有返車功能，試驗結束后，加載油缸活塞可自動或手動返回初始位置。
技術指標
A規格型號 | HSM106A |
大負荷（kN） | 1000 |
試驗機準確度等級 | 0.5級 |
試驗力示值相對誤差 | ±0.5％以內 |
試驗力測量范圍 | 1％－100％FS（全程不分檔） |
分辨率 | 500000碼 |
變形（引伸計）測量范圍 | 1%-100%FS |
變形示值相對誤差 | ±0.5％以內 |
變形分辨率 | 大變形量的1/500000 |
應力加載速度范圍 | 1Mpa/S～60MPa/s |
主油缸活塞行程 | 250 |
位移速度范圍(mm/min) | 0.1-100 |
下橫梁升降速度(mm/min) | 410 |
立柱數 | 6 |
立柱間有效距離 | 450 |
拉伸鉗口大距離 | 720 |
大壓縮空間 | 630 |
圓試樣夾塊的夾持范圍 | Φ10～Φ55 |
板試樣夾持厚度 | 2～40 |
壓板尺寸 | 220×220 |
主機外形尺寸（長×寬×高，mm） | 880×820×2600 |
油源外形尺寸（長×寬×高，mm） | 765×635×1425 |
總功率（kW） | 4 |
重量 | 主機：3500 油源：360 |

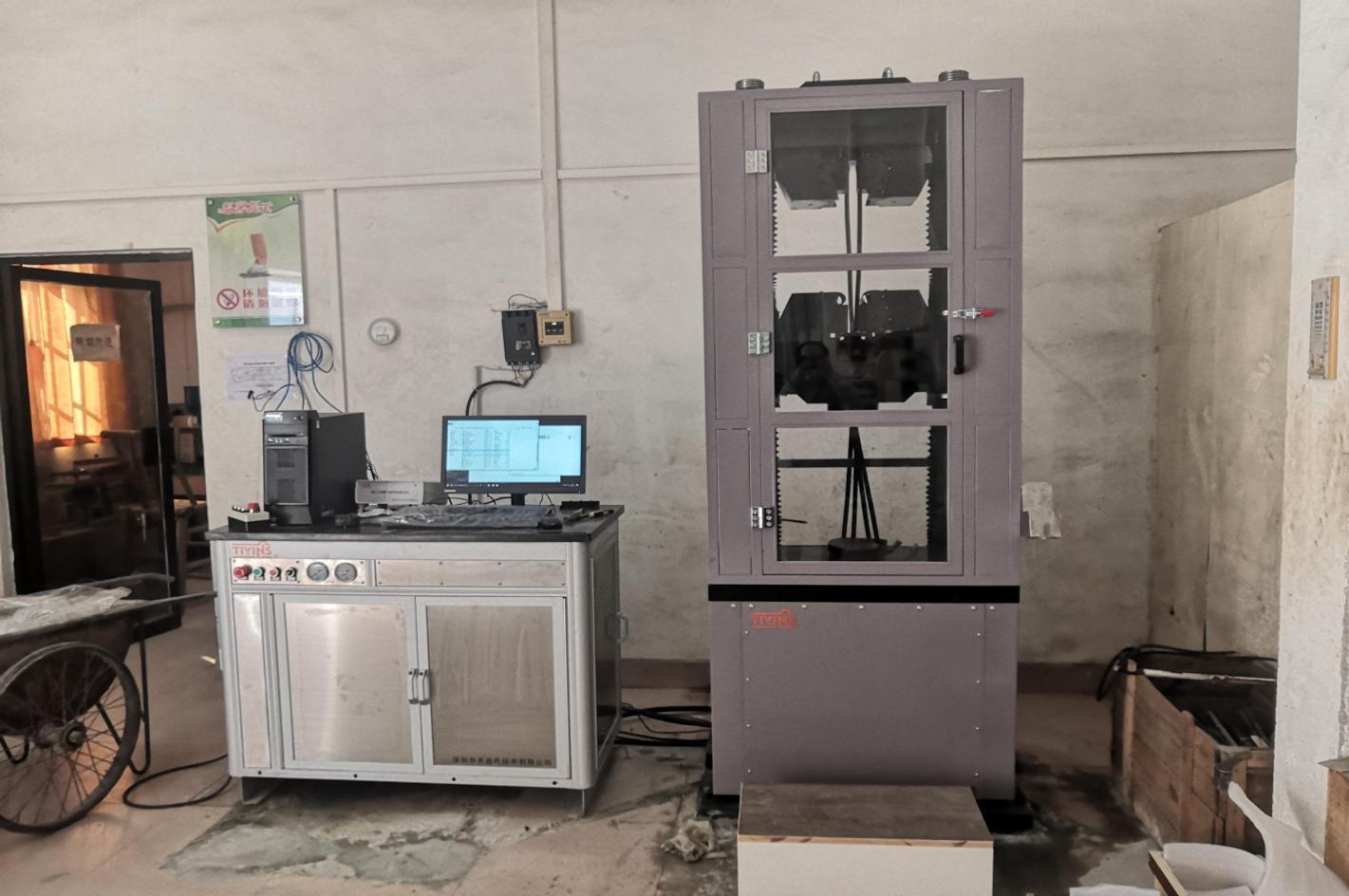

1000KN-雙空間-微機控制電液伺服萬能試驗機HSM106A
試驗機采用上拉下壓的雙空間結構，直接利用移動梁升降來調整試驗空間，操作方便、高效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
計算機與測控系統采集試驗數據并發送控制指令，能自動控制試驗過程和自動求出試驗結果，并由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。系統具有返車功能，試驗結束后，加載油缸活塞可自動或手動返回初始位置。
技術指標
A規格型號 | HSM106A |
大負荷（kN） | 1000 |
試驗機準確度等級 | 0.5級 |
試驗力示值相對誤差 | ±0.5％以內 |
試驗力測量范圍 | 1％－100％FS（全程不分檔） |
分辨率 | 500000碼 |
變形（引伸計）測量范圍 | 1%-100%FS |
變形示值相對誤差 | ±0.5％以內 |
變形分辨率 | 大變形量的1/500000 |
應力加載速度范圍 | 1Mpa/S～60MPa/s |
主油缸活塞行程 | 250 |
位移速度范圍(mm/min) | 0.1-100 |
下橫梁升降速度(mm/min) | 410 |
立柱數 | 6 |
立柱間有效距離 | 450 |
拉伸鉗口大距離 | 720 |
大壓縮空間 | 630 |
圓試樣夾塊的夾持范圍 | Φ10～Φ55 |
板試樣夾持厚度 | 2～40 |
壓板尺寸 | 220×220 |
主機外形尺寸（長×寬×高，mm） | 880×820×2600 |
油源外形尺寸（長×寬×高，mm） | 765×635×1425 |
總功率（kW） | 4 |
重量 | 主機：3500 油源：360 |
