瀏覽器自帶分享功能也很好用哦~10kN電子萬能試驗機為機電一體化產品(即成套設備)，可接受上級計算機下傳的試驗指令、試樣編號、試樣尺寸等試樣信息。操作者根據上級計算機下傳的試樣順序（也可人工干預選擇某一試樣），人工進行試樣編號確認后，夾持試樣進行試驗，可以自動測定Fmax、ReH、ReL、Rp、Rt、Rm、Agt、A、Ae等相關力學數據。
采用的國家相關標準及試樣規格
設備制造標準：
(1) GB/T 2611-1992《試驗機通用技術要求》
(2) GB/T 16491-2008 《電子式萬能試驗機》
(3) JJG 139-1999《拉力、壓力和萬能試驗機》
(4) JJF1103-2003《萬能試驗機計算機數據采集系統評定》
(5) GB/T16825.1-2002《靜力單軸試驗機的檢驗 第1部分:拉力和(或)壓力試驗機測力系統的檢驗和校準》
1.3.2設備的試驗標準：
（1）國標：GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分：室溫試驗方法。
（2）GB/T 1040-2006《塑料 拉伸性能的測定》
（3）國際標準：—ASTM E8、—JIS Z 2241、—ISO 6892、—DIN、BS、EN、API等各國相應標準
主要技術參數
序號 | 項 目 | 技術參數 |
1 | 大試驗力 | 10kN |
2 | 試驗機準確度等級 | 0.5級 |
3 | 試驗力測量范圍 | 0.4%-100%（全程不分檔） |
4 | 試驗力示值相對誤差 | 示值的±0.5%以內 |
5 | 試驗力分辨率 | 1/350000FS |
6 | 變形示值相對誤差 | ±0.50%以內 |
7 | 變形分辨率 | 1/350000FS |
8 | 橫梁位移示值相對誤差 | ±0.50%以內 |
9 | 位移分辨力 | 0.06μm |
10 | 橫梁速度調節范圍 | 0.001～500mm/min |
11 | 橫梁速度相對誤差 | 速率＜0.01 mm/min時，設定值的±1.0%以內； 速率≥0.01 mm/min時，設定值的±0.5%以內。 |
12 | 橫梁行程（無夾具） | 1100mm |
13 | 有效試驗寬度 | 400mm |
14 | 大變形測量范圍 | 測量范圍10-800mm |
15 | 大變形示值相對誤差 | 示值的±0.5%以內 |
16 | 大變形分辨力 | 0.008mm |
DOBTest 軟件
4.3.1 軟件界面列舉

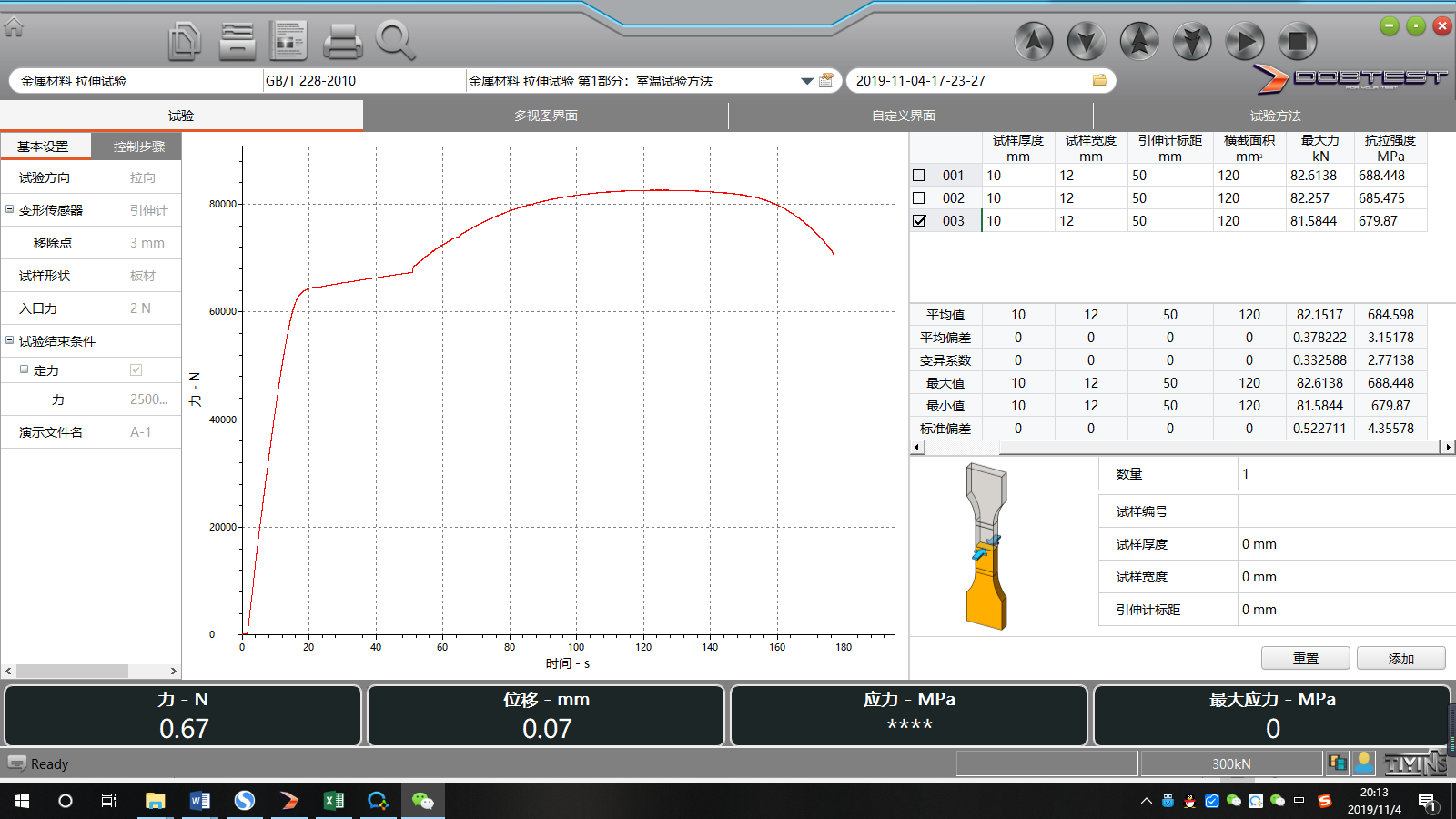

試驗界面

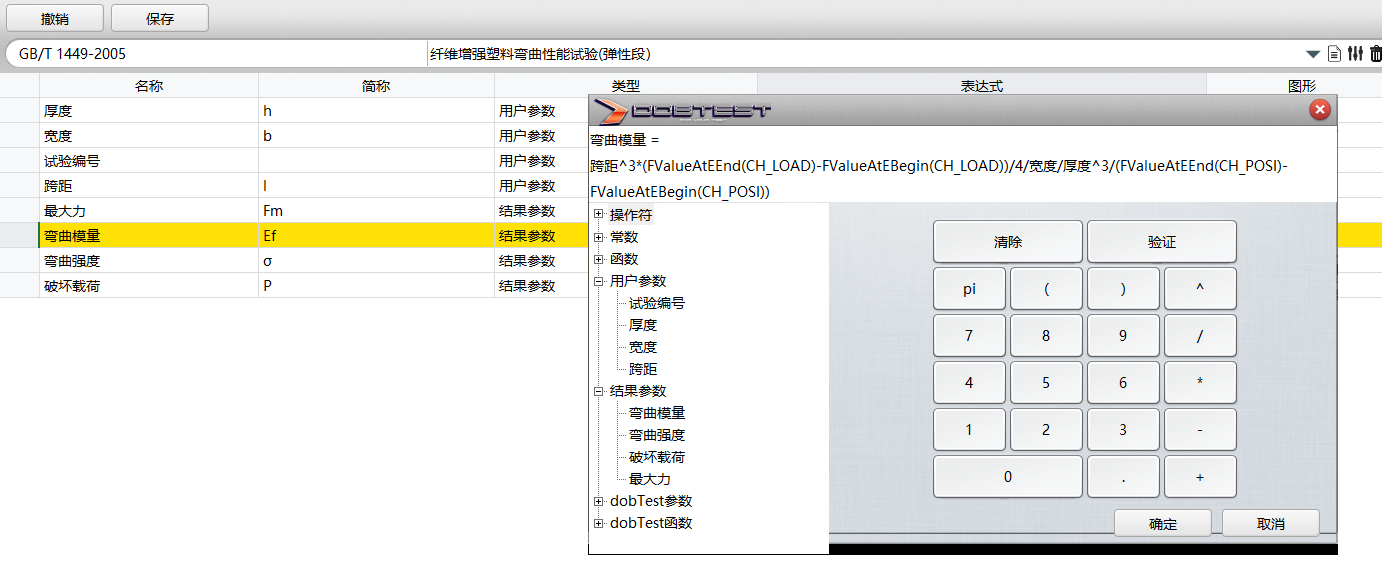

標準編輯界面

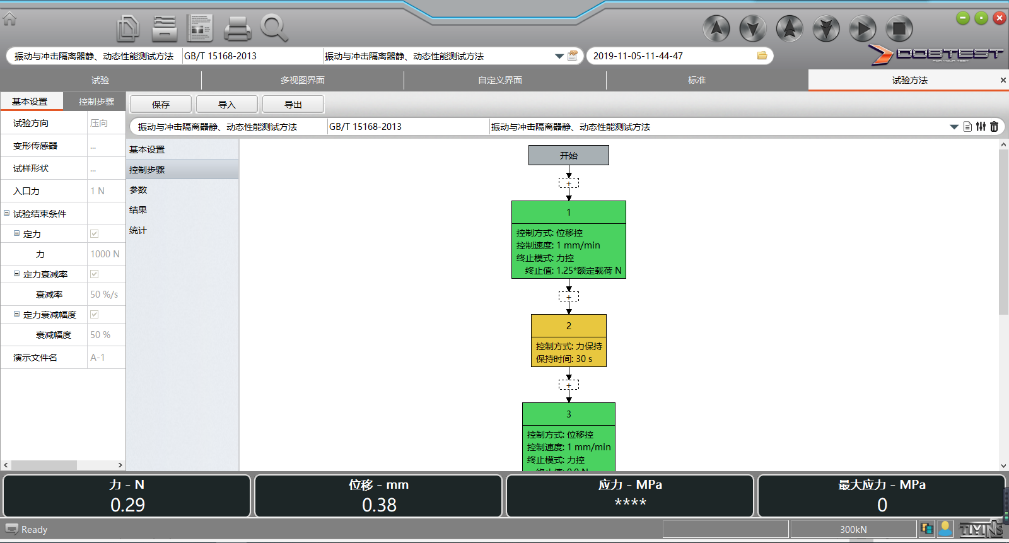

方案編輯界面

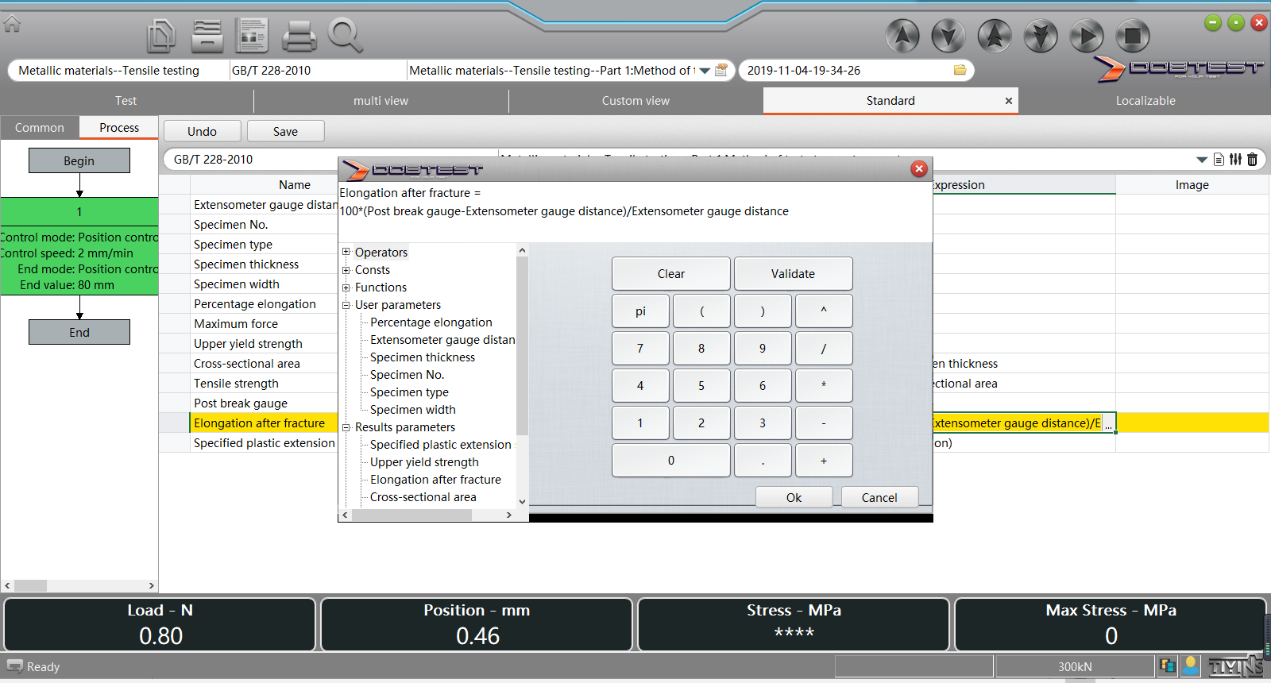

英文界面
4.3.2 軟件特性
多語言版本，支持所有語言并可動態切換。用戶可自定義翻譯，執行標準、自定義參數和試驗方案等輸入內容均可多語言切換。
支持多用戶分級管理，管理員可對其他用戶的使用權限進行管理。
支持試驗數據實時統計。
軟件窗體自定義縮放，窗體內容等比例縮放。
試驗標準支持公式編輯，內置15種操作符，27種統計函數，135個輔助函數，且支持自檢。
試驗方法編輯支持圖像化試驗流程編輯，支持函數公式方式編輯，支持自檢。
試驗方法支持用戶參數控制，支持預加載試驗（如預試驗n次后，取第n+1次試驗的數據）。
具備日志管理，操作記錄，且試驗數據可溯源，能定位數據被修改的時間和對應用戶。
試驗界面布局可更改，可自定義增加試驗顯示界面。
動態數據存儲，雙緩存機制，數據不丟失
試驗報告格式可編輯。
多種控制模式：應具有位移控制、力控制、應力控制、應變控制等多種控制模式。
具備三種試驗信息登錄方式：從上位機下載、手工錄入、Excel表格中導入。
自動判斷試驗結果及試樣斷裂位置。
自動識別上下屈服點，并在屈服階段結束后切換試驗速度。
具有不同標距間延伸率換算的功能。
可根據試驗需求自定義特性點參數，可自行選擇參數單位。
試驗過程數據和結果數據實時存儲及傳輸，并可導出。
圖形分析及存儲。
具備數據查詢統計、再分析及再傳輸功能。
能實現所有全自動動作在軟件中手工分步控制，以便檢查及調整。
操作軟件可實現對設備的控制和參數設置，并可通過網絡上傳服務器，可實現試驗室數據聯網，實現數據上下傳輸及本地保存、打印等功能。

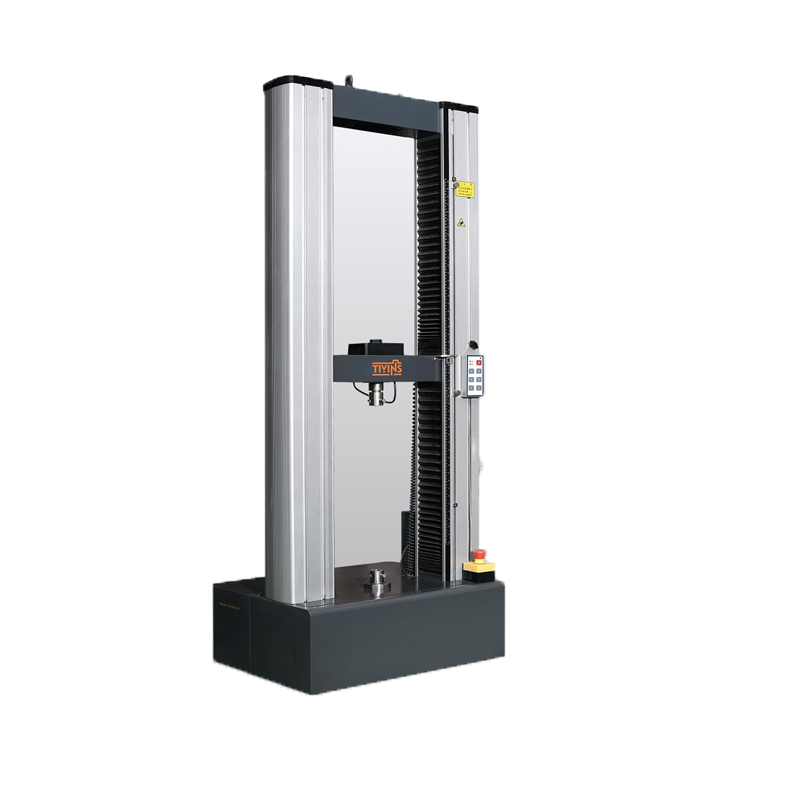

EUT104B微機控制電子萬能試驗機
10kN電子萬能試驗機為機電一體化產品(即成套設備)，可接受上級計算機下傳的試驗指令、試樣編號、試樣尺寸等試樣信息。操作者根據上級計算機下傳的試樣順序（也可人工干預選擇某一試樣），人工進行試樣編號確認后，夾持試樣進行試驗，可以自動測定Fmax、ReH、ReL、Rp、Rt、Rm、Agt、A、Ae等相關力學數據。
采用的國家相關標準及試樣規格
設備制造標準：
(1) GB/T 2611-1992《試驗機通用技術要求》
(2) GB/T 16491-2008 《電子式萬能試驗機》
(3) JJG 139-1999《拉力、壓力和萬能試驗機》
(4) JJF1103-2003《萬能試驗機計算機數據采集系統評定》
(5) GB/T16825.1-2002《靜力單軸試驗機的檢驗 第1部分:拉力和(或)壓力試驗機測力系統的檢驗和校準》
1.3.2設備的試驗標準：
（1）國標：GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分：室溫試驗方法。
（2）GB/T 1040-2006《塑料 拉伸性能的測定》
（3）國際標準：—ASTM E8、—JIS Z 2241、—ISO 6892、—DIN、BS、EN、API等各國相應標準
主要技術參數
序號 | 項 目 | 技術參數 |
1 | 大試驗力 | 10kN |
2 | 試驗機準確度等級 | 0.5級 |
3 | 試驗力測量范圍 | 0.4%-100%（全程不分檔） |
4 | 試驗力示值相對誤差 | 示值的±0.5%以內 |
5 | 試驗力分辨率 | 1/350000FS |
6 | 變形示值相對誤差 | ±0.50%以內 |
7 | 變形分辨率 | 1/350000FS |
8 | 橫梁位移示值相對誤差 | ±0.50%以內 |
9 | 位移分辨力 | 0.06μm |
10 | 橫梁速度調節范圍 | 0.001～500mm/min |
11 | 橫梁速度相對誤差 | 速率＜0.01 mm/min時，設定值的±1.0%以內； 速率≥0.01 mm/min時，設定值的±0.5%以內。 |
12 | 橫梁行程（無夾具） | 1100mm |
13 | 有效試驗寬度 | 400mm |
14 | 大變形測量范圍 | 測量范圍10-800mm |
15 | 大變形示值相對誤差 | 示值的±0.5%以內 |
16 | 大變形分辨力 | 0.008mm |
DOBTest 軟件
4.3.1 軟件界面列舉
試驗界面
標準編輯界面
方案編輯界面
英文界面
4.3.2 軟件特性
多語言版本，支持所有語言并可動態切換。用戶可自定義翻譯，執行標準、自定義參數和試驗方案等輸入內容均可多語言切換。
支持多用戶分級管理，管理員可對其他用戶的使用權限進行管理。
支持試驗數據實時統計。
軟件窗體自定義縮放，窗體內容等比例縮放。
試驗標準支持公式編輯，內置15種操作符，27種統計函數，135個輔助函數，且支持自檢。
試驗方法編輯支持圖像化試驗流程編輯，支持函數公式方式編輯，支持自檢。
試驗方法支持用戶參數控制，支持預加載試驗（如預試驗n次后，取第n+1次試驗的數據）。
具備日志管理，操作記錄，且試驗數據可溯源，能定位數據被修改的時間和對應用戶。
試驗界面布局可更改，可自定義增加試驗顯示界面。
動態數據存儲，雙緩存機制，數據不丟失
試驗報告格式可編輯。
多種控制模式：應具有位移控制、力控制、應力控制、應變控制等多種控制模式。
具備三種試驗信息登錄方式：從上位機下載、手工錄入、Excel表格中導入。
自動判斷試驗結果及試樣斷裂位置。
自動識別上下屈服點，并在屈服階段結束后切換試驗速度。
具有不同標距間延伸率換算的功能。
可根據試驗需求自定義特性點參數，可自行選擇參數單位。
試驗過程數據和結果數據實時存儲及傳輸，并可導出。
圖形分析及存儲。
具備數據查詢統計、再分析及再傳輸功能。
能實現所有全自動動作在軟件中手工分步控制，以便檢查及調整。
操作軟件可實現對設備的控制和參數設置，并可通過網絡上傳服務器，可實現試驗室數據聯網，實現數據上下傳輸及本地保存、打印等功能。
